Fotocellula con Soppressione Sfondo SICK GTB6-P4211

Rilevamento preciso con soppressione dello sfondo

La SICK GTB6-P4211 è una fotocellula fotoelettrica miniaturizzata della serie G6, dotata di tecnologia BGS per la soppressione dello sfondo. Il sensore rileva gli oggetti presenti entro la distanza impostata, limitando l’influenza di pareti, nastri trasportatori, parti della macchina e altre superfici collocate sullo sfondo. Questa tecnologia consente di ottenere commutazioni stabili anche quando lo spazio disponibile tra l’oggetto e lo sfondo è ridotto.

Portata massima fino a 250 mm

La fotocellula presenta un campo massimo di rilevamento compreso tra 5 e 250 mm su oggetti bianchi ad alta riflettività, mentre il campo operativo nominale è compreso tra 35 e 140 mm. La distanza effettiva può variare in base al colore, al materiale e al grado di remissione dell’oggetto. Le superfici chiare possono essere rilevate a distanze maggiori, mentre gli oggetti scuri o poco riflettenti richiedono generalmente una distanza inferiore.

Regolazione precisa della distanza

Il regolatore meccanico a cinque rotazioni permette di impostare con precisione la soglia di commutazione in base alla posizione del prodotto e dello sfondo. Questa regolazione consente di adattare rapidamente il sensore a formati, materiali e condizioni operative differenti, riducendo il rischio di rilevamenti indesiderati.

Luce rossa LED PinPoint

La sorgente luminosa LED PinPoint emette una luce rossa visibile con lunghezza d’onda di 650 nm, facilitando il posizionamento del sensore durante l’installazione. Il punto luminoso misura circa 6 mm a una distanza di 100 mm, rendendo immediatamente riconoscibile la zona sottoposta al controllo fotoelettrico.

Uscita PNP NO/NC selezionabile

La GTB6-P4211 dispone di un’uscita digitale PNP con funzionamento light-on o dark-on selezionabile tramite commutatore. Questa funzione permette di configurare la fotocellula con logica normalmente aperta oppure normalmente chiusa, adattandola agli ingressi del PLC e alle esigenze specifiche del sistema di automazione.

Commutazione rapida fino a 1.000 Hz

La frequenza di commutazione di 1.000 Hz e il tempo di risposta inferiore a 625 µs consentono di rilevare oggetti in movimento anche durante processi produttivi rapidi e continui. La fotocellula è indicata per il conteggio dei prodotti, il controllo della presenza, la verifica del posizionamento e il monitoraggio del passaggio su nastri trasportatori e macchine automatiche.

Formato miniaturizzato per spazi ridotti

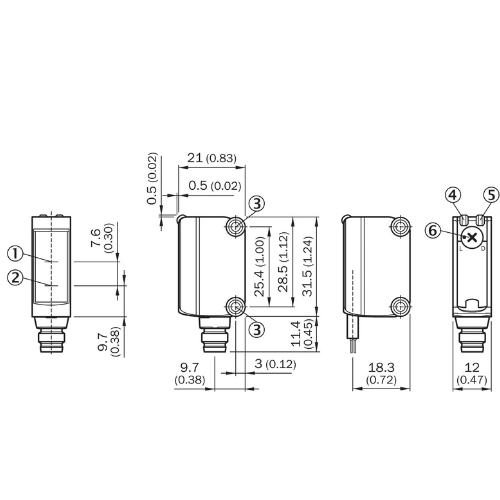

Le dimensioni di appena 12 × 31,5 × 21 mm permettono di installare il sensore anche in punti caratterizzati da ingombri limitati. Il collegamento tramite connettore maschio M8 a 4 poli semplifica il cablaggio e la sostituzione del dispositivo. Gli indicatori LED verde e giallo consentono inoltre di verificare rapidamente l’alimentazione e lo stato del rilevamento.

Protezioni elettriche integrate

La fotocellula dispone di protezioni contro:

• inversione della polarità;
• sovracorrente;
• cortocircuito dell’uscita.

Queste funzioni contribuiscono a proteggere il sensore da anomalie elettriche ed errori di collegamento, migliorando l’affidabilità dell’impianto.

Resistente agli ambienti industriali

La custodia in ABS e policarbonato, insieme allo schermo frontale in PMMA, garantisce leggerezza e resistenza nell’utilizzo quotidiano. Il grado di protezione IP67 consente l’impiego in ambienti esposti a polvere e umidità. L’intervallo operativo da -25°C a +55°C rende la fotocellula adatta alle condizioni tipiche dei sistemi di automazione industriale.

Caratteristiche principali

• Tipologia: fotocellula con soppressione dello sfondo
• Modello: SICK GTB6-P4211
• Serie: G6
• Codice articolo: 1052438
• Principio di funzionamento: sensore fotoelettrico energetico
• Tecnologia: soppressione dello sfondo BGS
• Portata massima: da 5 a 250 mm
• Campo operativo: da 35 a 140 mm
• Sorgente luminosa: LED rosso PinPoint
• Lunghezza d’onda: 650 nm
• Dimensione del punto luminoso: circa 6 mm a 100 mm
• Regolazione: regolatore meccanico a 5 rotazioni
• Uscita digitale: PNP
• Funzionamento: light-on/dark-on selezionabile
• Logica di uscita: NO/NC selezionabile
• Corrente massima di uscita: 100 mA
• Frequenza di commutazione: 1.000 Hz
• Tempo di risposta: inferiore a 625 µs
• Alimentazione: 10–30 V DC
• Consumo di corrente: 30 mA
• Collegamento: connettore M8 maschio a 4 poli
• Grado di protezione: IP67
• Temperatura operativa: da -25°C a +55°C
• Dimensioni: 12 × 31,5 × 21 mm
• Peso: 20 g
• Materiale della custodia: ABS e policarbonato
• Materiale dello schermo frontale: PMMA
